学习网络最重要的步骤之一，就是敲实验。通过动手做实验，可以把抽象的知识变得具体化，也能快速掌握其中的原理和使用场景，还能学会网络设备的实操命令。[出自:jiwo.org]

RSTP 功能

替代接口

我们用 3 台交换机搭建一个网络环境，部署 RSTP 对网络进行破环，验证 RSTP 新增的替代接口角色。替代接口是根接口的备份。

实验拓扑

实验要求

三台交换机（ SW ）配置 RSTP 功能，在 SWC 上使用命令查看替代接口。

操作步骤

三台 SW 按照网络拓扑图，对相应的接口进行连接。SW 默认的生成树工作模式是 MSTP 。


在三台交换机上分别配置工作模式从默认的 MSTP 改成 RSTP ，并且启动 STP 功能。stp mode 命令用来修改交换机的工作模式。

功能验证

1.在设备上使用 display stp 命令查看 RSTP 状态 ，发现 SWB 的 MAC 地址最小，选举为根桥。SWB 的桥 ID 是 32768.4c1f-cc61-1681，其中 32768 是 SWB 的优先级值，4c1f-cc61-1681 是 SWB 的 MAC 地址。根桥的 MAC 地址是 SWB 的 MAC 地址，说明 SWB 就是根桥。


2.SWC 有两个接口接入网络，由于从 GE0/0/2 到达根桥的 RPC 更小，因此 GE0/0/2 成为 SWC 的根接口，GE0/0/1 成为替代接口。使用 display stp brief 命令查看 RSTP 接口的状态 。Role 为 ROOT 时表示根接口，Role 为 DESI（即 Designated ）时表示指定接口，SWB 的  GigabitEthernet0/0/1 为 ALTE（即 Alternate ）表示替代接口。接口状态符合预期，实验成功！


3.还可以抓包查看替代接口的 BPDU 报文，详细分析字段代表的含义，深入理解 RSTP 。

备份接口

RSTP 新增了备份接口角色，是指定接口的备份，搭建网络实验进行验证。

实验拓扑

实验要求

在替代接口的实验拓扑基础上，新增一台 HUB ，连接 SWC 的两个接口，使用命令查看备份接口。

操作步骤

按照网络拓扑图，新增一台 HUB ，并连接相应的接口。对应 SWC 来说，它的 Ethernet0/0/1 和 Ethernet0/0/2 接口形成环路，RSTP 能够检测到，并在两个接口中选择一个阻塞。

功能验证

在 SWC 中，Ethernet0/0/1 接口的接口 ID 更小，成为指定接口，而 Ethernet0/0/2 接口成为备份接口，备份接口被阻塞。在 SWC 上使用 display stp brief 命令查看接口状态，接口状态符合预期，实验成功！

边缘接口

RSTP 新增的边缘接口角色不参与生成树的计算，当边缘接口开启后，立即切换到转发状态并开始收发流量，而不用

实验拓扑

实验要求

在替代接口的实验拓扑基础上，新增两台 PC ，分别连接 SWC 的两个接口，其中一个接口使用默认配置，观察接口状态。
另一个接口配置边缘接口，查看接口状态变化。

操作步骤

新增 PC1 ，连接 SWC 的 Ethernet0/0/1 接口。

在 SWC 的 Ethernet0/0/2 接口使用命令 stp edged-port enable 配置成边缘接口。新增 PC2 连接 Ethernet0/0/2 接口。

功能验证

新增 PC1 时，使用display stp brief 命令查看 SWC 的 Ethernet0/0/1 接口状态。未配置边缘接口时，接口状态从 Discarding 到 Learning 15秒时间，Learning 再到 Forwarding 15秒时间。


新增 PC2 时，使用display stp brief 命令查看 SWC 的 Ethernet0/0/2 接口状态。配置边缘接口时，接口直接切换到 Forwarding 状态并开始收发数据，而不用经历 Forward Delay 时间。

RSTP 保护功能

BPDU 保护（ BPDU Protection ）

边缘接口收到 BPDU 后，会变成一个普通 RSTP 接口，可能会引发网络中的 RSTP 重新计算，对网络造成影响。

为了防止误接交换机或 BPDU 攻击对网络造成影响，可开启 BPDU 保护功能解决问题。如果边缘接口收到 BPDU ，那么交换机立马把接口关闭，同时触发告警。

实验拓扑

实验说明

对比未开启 BPDU 保护功能和开启 BPDU 保护功能的区别。

操作步骤

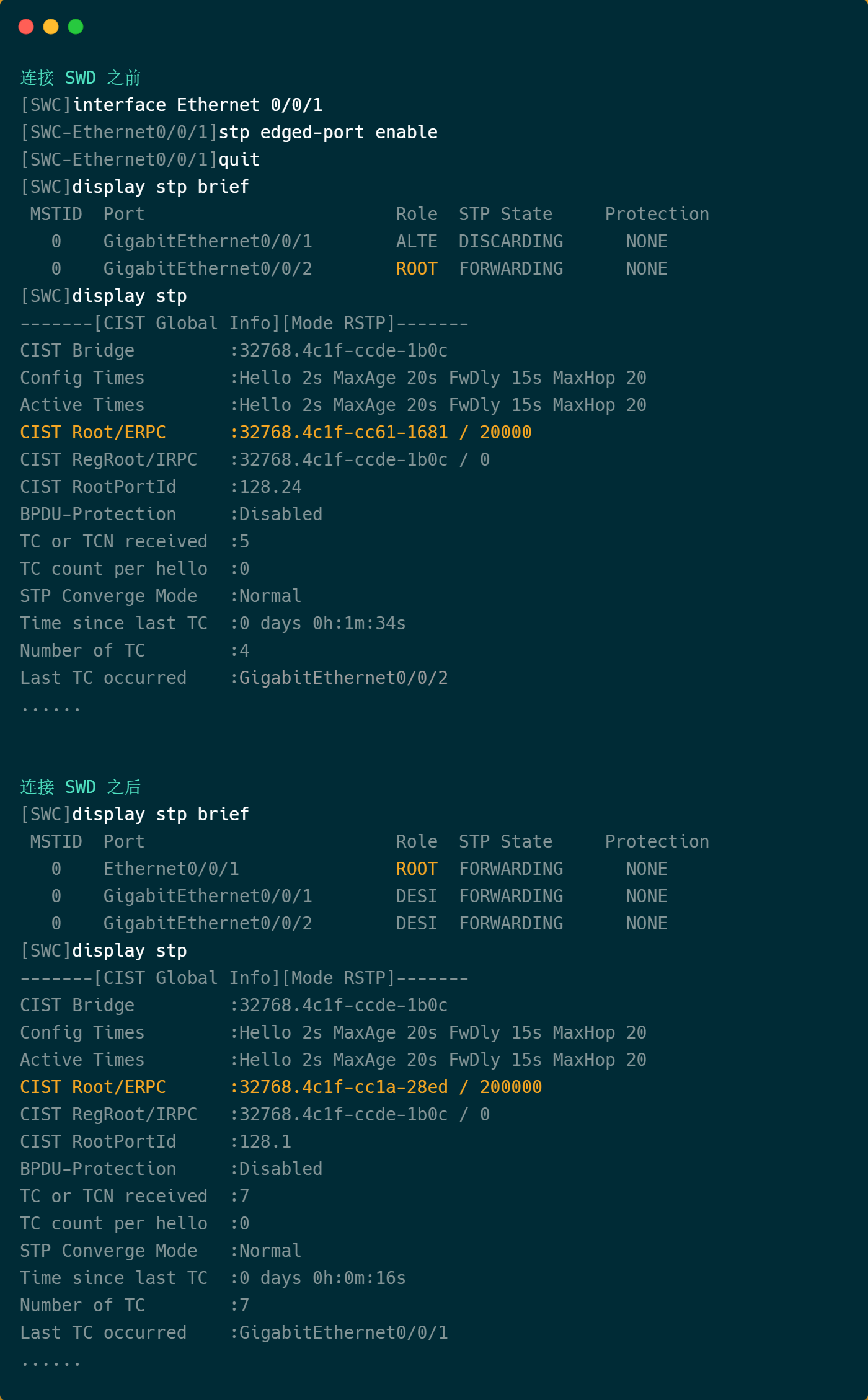

未开启 BPDU 保护时：在替代接口的实验拓扑基础上，SWC 的 Ethernet0/0/1 接口开启了边缘接口功能，未开启 BPDU 保护功能。新增一台 SWD 连接 SWC 的 Ethernet0/0/1 接口。SWD 的 MAC最优，在 SWC 上使用 display stp brief 和 display stp 命令查看，根桥从 SWB 变成了 SWD ，所有接口状态也发生相应变化。


开启 BPDU 保护时：在 SWC 执行 stp bpdu-protection 命令，即所有边缘接口开启 BPDU 保护功能，立马产生告警信息。在 SWC 上使用 display stp brief 和 display stp 命令查看，根桥又从 SWD 变成了 SWB ，Ethernet0/0/1 接口关闭。

功能分析

边缘接口收到 BPDU 后，变成一个普通 RSTP 接口，由于 SWD 的 MAC 最小，RSTP 重新计算，SWD 成为根桥，所有交换机的接口状态进行相应改变，产生网络震荡。
边缘接口开启 BPDU 保护功能后，收到 BPDU 就会把接口关闭，同时产生告警。
边缘接口关闭后不会自动恢复，需要在接口上执行 undo shutdown 命令，或者使用 restart 命令恢复接口。
根保护（ Root Protection ）
完成收敛的 RSTP 网络中，如果根桥发生变化，那么势必导致 RSTP 重新计算，网络转发受到影响。通常会在根桥的指定接口开启根保护功能，如果收到更优的 BPDU ，就会丢弃这些 BPDU ，并把接口切换到丢弃状态。

在替代接口实验的基础上，新增一台 SWD ，接入到根桥 SWB 的 Ethernet0/0/1 接口，SWD 的 MAC 最优。

实验拓扑

实验说明

对比未开启根保护功能和开启根保护功能的区别。

操作步骤

未开启根保护时：在替代接口的实验拓扑基础上，新增一台 SWD 连接 SWB 的 Ethernet0/0/1 接口。SWD 的 MAC 地址最优，在 SWB 上使用 display stp brief 和 display stp 命令查看，根桥从 SWB 变成了 SWD ，SWB 上的所有接口状态也发生相应变化。


开启根保护时：在 SWB 的 Ethernet0/0/1 接口上使用 shutdown 命令关闭接口，然后使用 stp root-protection 命令配置接口的根保护功能，再使用 undo shutdown 命令开启接口。使用 display stp brief 和 display stp 命令查看，根桥是 SWB ，SWB 的 Ethernet0/0/1 接口变成丢弃状态，并且 Protection 字段显示为 ROOT 。

功能分析

未开启根保护时，mac 地址更优的 SWD 接入 SWB 的 Ethernet0/0/1 接口后，RSTP 重新计算，SWD 成为根桥，接口状态进行相应改变，并产生网络震荡。
SWB 的 Ethernet0/0/1 接口开启根保护后，会忽略收到的 SWD 的更优 BPDU ，并把接口切换到丢弃状态。

环路保护（ Loop Protection ）

当链路出现单向故障或网络拥塞时，非根桥的根接口或替代接口收不到 BPDU ，导致交换机重新计算 RSTP ，接口会成为指定接口并切换成转发状态，发送流量，导致网络中出现环路。

我们可以使用环路保护功能来规避这个问题。在接口下使用 stp loop-protection 命令开启环路保护功能，这个接口可以是根接口，也可以是替代接口。配置完成后，使用 display stp brief 命令可以看到 Protection 字段显示为 LOOP 。接口没有收到 BPDU 后，会将接口调整为指定接口，并保持在丢弃状态，从而避免出现环路。

模拟器无法搭建网络环境，无实验内容。

拓扑变更保护（ TC Protection ）

网络拓扑出现变化，TC BPDU 会泛洪全网，TC BPDU 又会使交换机执行 MAC 地址删除操作，消耗交换机大量性能。

交换机使用 stp tc-protection 命令开启拓扑变更保护功能，交换机默认会在 2 秒内只处理 1 次 TC BPDU ，如果这段时间内，收到更多的 TC BPDU ，那么只能在 2 秒后才进行处理。

MSTP 功能

MSTP 多实例三台交换机构成一个三角的二层环路，部署 MSTP 可实现网络的无环化。

实验拓扑

实验要求

VLAN 2 - 10 在 SWA 和 SWC 之间的链路传输，VLAN 11 - 20 在 SWB 和 SWC 之间的链路传输。创建两个实例：Instance1 和 Instance2 ，将 VLAN2 至 10 映射到 Instance1 ，将 VLAN11 至 20 映射到 Instance2 ，其余 VLAN 保留在默认的 Instance0 里。

把 SWA 规划成 MSTI1 的主根桥，SWB 规划为次根桥，确保 VLAN2 至 10 的流量在 SWA 和 SWC 之间的链路传输。将 SWB 规划成 MSTI2 主根桥，SWA 规划为次根桥，确保 VLAN11 至 20 的流量在 SWB 和 SWC 之间的链路传输。

操作步骤

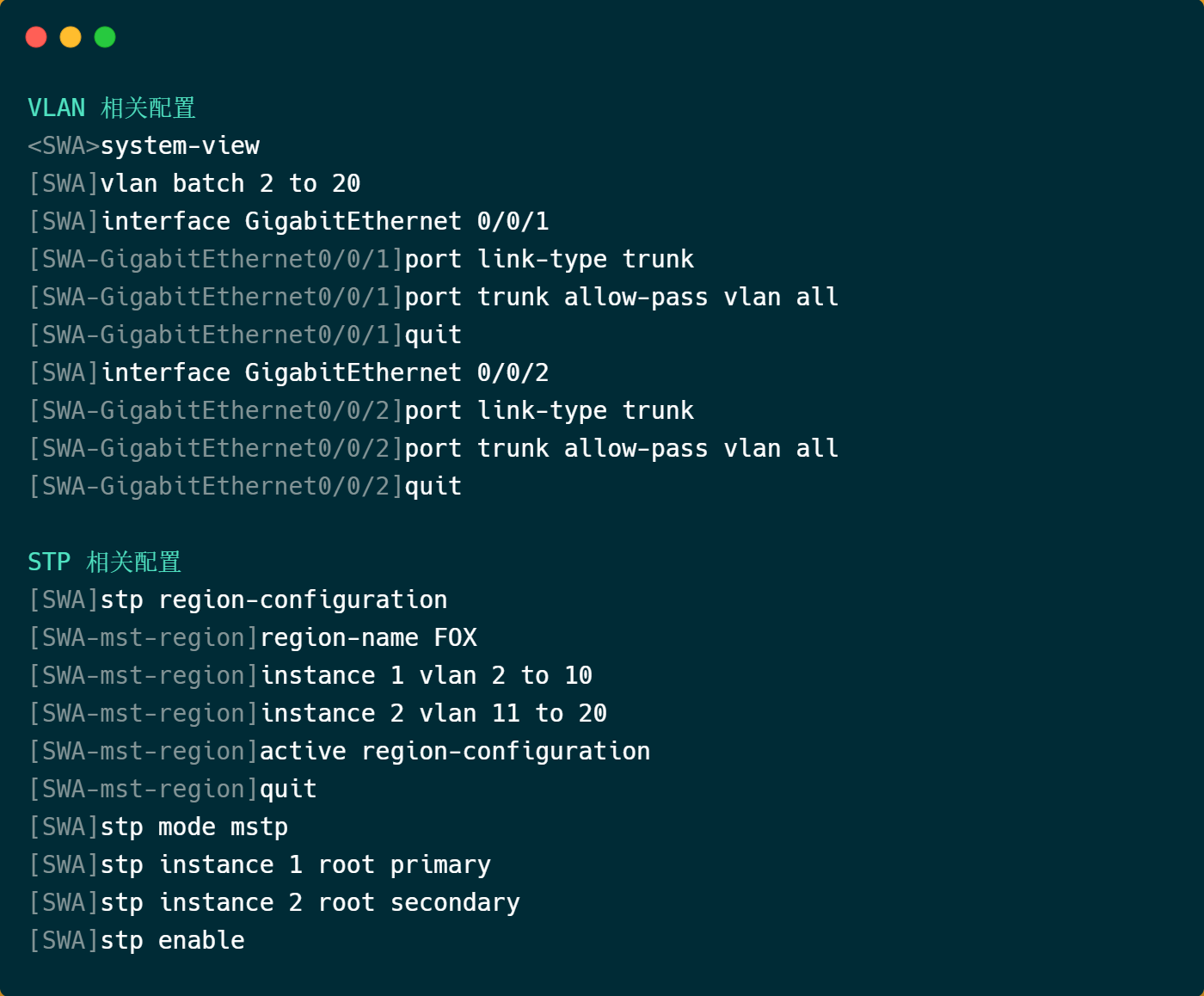

对 SWA 进行配置。


使用 stp region-configuration 命令进入设备的 MST 域视图，在这个视图下进行 MST 域的相关配置。region-name 命令用于修改 MST 域名，默认 MST 域名是设备的 MAC 地址。默认这些命令未生效，需要使用 active region-configuration 命令进行激活。stp instance 1 root primary 命令是将 SWA 设置为 MSTI1 的主根桥，stp instance 2 root secondary 命令是将 SWA 设置为 MSTI2 的次根桥。

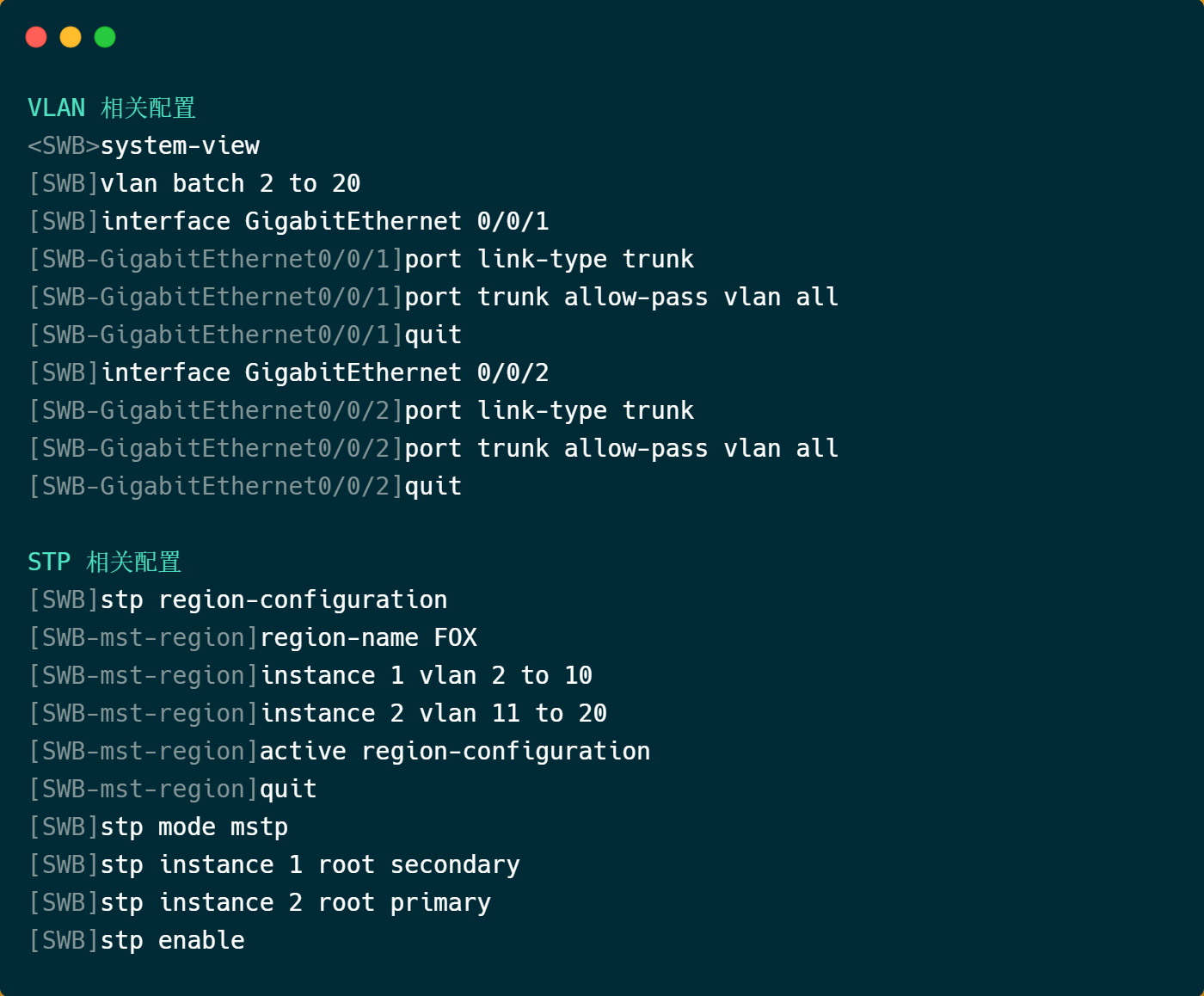

对 SWB 进行配置。


对 SWC 进行配置。

功能验证

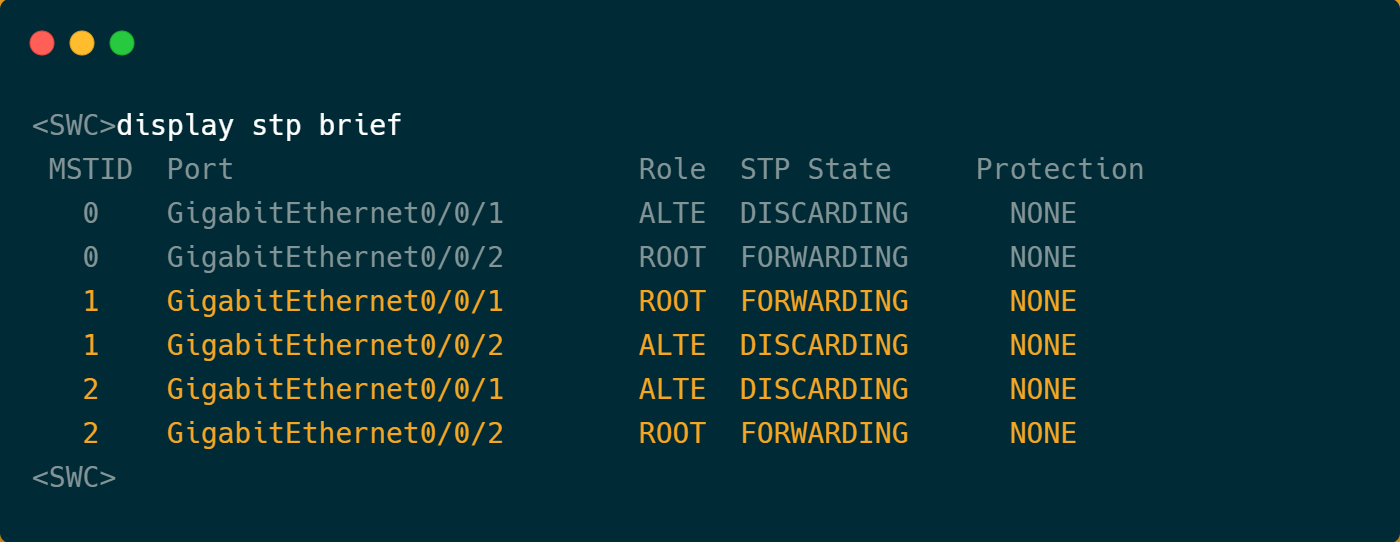

完成所有交换机配置后，查看 SWC 的接口状态。



在 MSTI1 中，SWC 的 G0/0/2 接口处于丢弃状态，那么 MSTI1 的流量是在 SWA 和 SWC 的链路进行传输。在 MSTI2 中，SWC 的 G0/0/1 接口处于丢弃状态，那么 MSTI2 的流量是在 SWB 和 SWC 的链路进行传输。结果符合预期，实验成功！

结尾

交换机开启后，生成树协议有一些参数会有默认值，不用手动、自动生成的配置。具体参数默认值如下：

维护 RSTP/MSTP 命令

日常网络设备调试时，不仅要知道配置命令，还需要了解维护命令，才能完全正确使用 RSTP/MSTP 。

reset stp [ interface interface-type interface-number ] statistics ，这条命令用于清除生成树的统计信息。

reset stp error packet statistics ，这条命令用于清除生成树协议的错误报文计数。

display stp topology-change ，这条命令用于查看 RSTP/MSTP 拓扑变化相关的统计信息。

display stp [ interface interface-type interface-number | slot slot-id ] tc-bpdu statistics ，这条命令用于查看端口TC/TCN报文收发计数。

display stp [ interface interface-type interface-number | slot slot-id ][ brief ] ，这条命令用于查看生成树的状态信息与统计信息。

terface-type interface-number* | slot slot-id ] tc-bpdu statistics ，这条命令用于查看端口TC/TCN报文收发计数。

display stp [ interface interface-type interface-number | slot slot-id ][ brief ] ，这条命令用于查看生成树的状态信息与统计信息。
————————————————
