1、网络的本质[出自:jiwo.org]

数据报文是网络运行世界里，具有完整信息的、最小的组成单元，而协议则是数据报文在网络内交互必须遵循的规则。最简单的理解，一个又一个的遵守着网络协议的数据包进行着交换构成了我们所理解的网络世界。因此掌握了这两者，基本上就可以把握网络运行的本质。

2、网络分层

由于在实际的计算机网络中，两个实体之间的通信情况非常复为了降低通信协议实现的复杂性，而将整个网络的通信功能划分为多个层次(分层描述)，每层各自完一定的任务，而且功能相对独立，这样实现起来较容易。

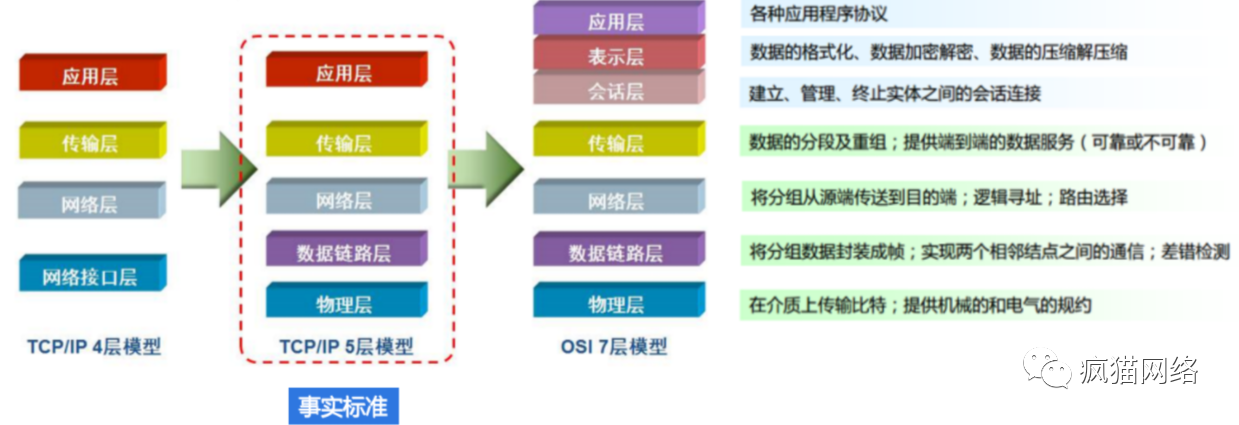

网络系统被分为4/5层（TCP/IP参考模型）或7层（OSI参考模型），每一层都有对应的网络协议完成特定类别的功能。它们相互协作将原始信息进行分层打包（发送过程）和解包（接收过程），以流水线的方式完成复杂的网络传输过程。应用层俗称7层，传输层俗称4层，IP层俗称3层，数据链路层俗称2层。

3、网络协议

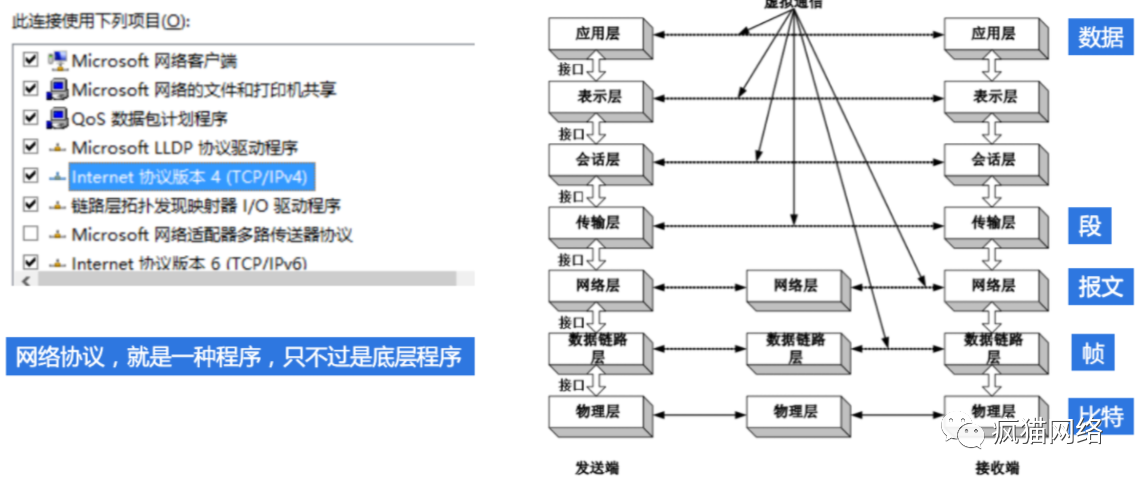

同一通信节点安装的每一层协议依赖并使用下层协议提供的服务，完成特定的功能，再向其上层协议提供服务；相邻上下层协议之间通过接口通信；不同结点的对等层按照对等协议和数据单元实现对等层之间的通信。不同层的数据单元名称也不同，如下图所示：

4、封装与解封装

原始数据包经过每一层都会被该层协议进行改造（封装头尾部、解封头尾部），改造后的数据包被下层协议（发送）或上层协议（接收）识别（通过特点标识如MAC、IP、端口）、改造、传输，最终被目的IP的对等应用接收。

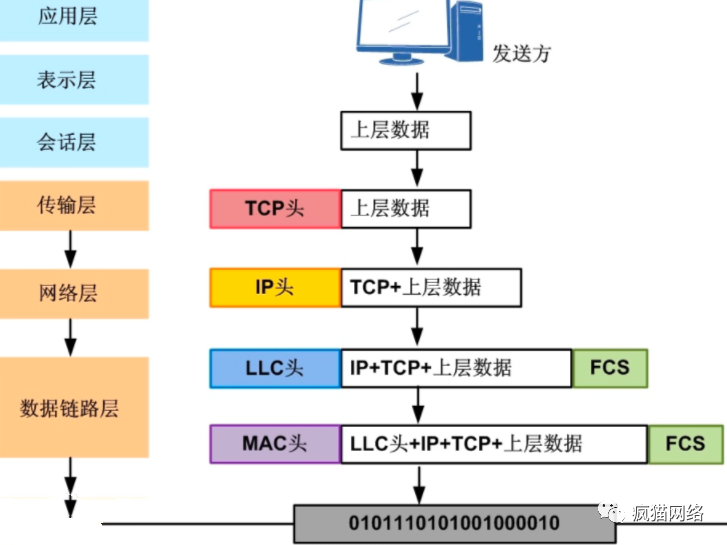

4.1 数据封装

原始数据从上至下添加内容（封装数据），最后传递到物理层变成光电信号进行传输。

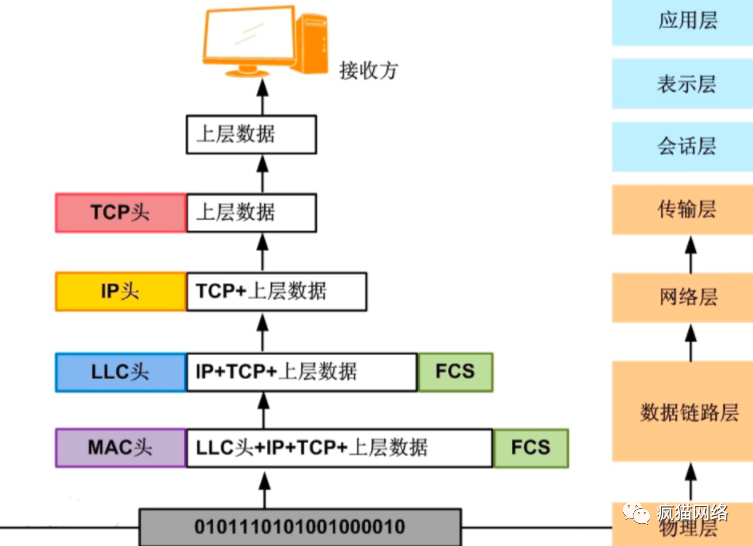

4.2 数据解封装

从物理层接收光电信号，从下至上拆除封装数据时每层添加的内容（数据解封装），最后传递到接收数据的应用程序，获得原始数据。

5、数据包格式

以下是学习TCP/IP协议栈的一些主要数据包的格式，关于每个数据包格式的详细作用说明，在以后适当的时候再来进行说明，这里先对网络数据包的格式样子有个概念性的了解即可。

5.1 二层MAC帧

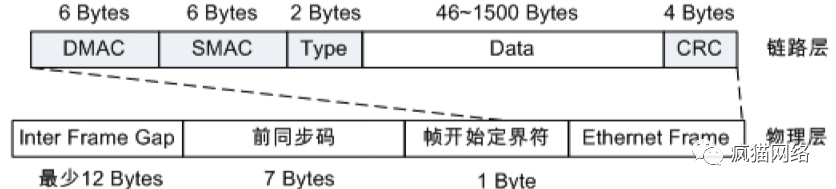

二层即数据链路层，在该层中，数据包称为帧，帧的结构如下图所示：

字段	长度	含义
DMAC	(6字节)	目的MAC地址，IPV4为6字节，该字段确定帧的接收者。
SMAC	(6字节)	源MAC地址，IPV4为6字节，该字段标识发送帧的工作站。
Type	(2字节)	协议类型。一般为0x0800，表示封装的是IP协议。
Data	变长	数据字段的最小长度必须为46字节以保证帧长至少为64字节，这意味着传输一字节信息也必须使用46字节的数据字段。如果填入该字段的信息少于46字节，该字段的其余部分也必须进行填充。数据字段的最大长度为1500字节。
CRC	(4字节)	用于帧内后续字节差错的循环冗余检验（也称为FCS或帧检验序列）。

IFG(Interframe Gap),帧间距，以太网相邻两帧之间的时间断；以太网发送方式是一个帧一个帧发送的，帧与帧之间需要间隙。

2.前同步码和帧开始分界符的作用：其作用是使目的主机接收器时钟与源主机发送器时钟同步。紧接着是帧开始分界符字节“10101011”，用于指示帧的开始。

据RFC894的说明，以太网封装IP数据包的最大长度是1500字节，也就是说以太网最大帧长应该是以太网首部加上1500，再加上7字节的前导同步码和1字节的帧开始定界符，具体就是：7字节前导同步吗＋1字节帧开始定界符＋6字节的目的MAC＋6字节的源MAC＋2字节的帧类型＋1500＋4字节的FCS。

按照上述，最大帧应该是1526字节，但是实际上我们抓包得到的最大帧是1514字节，为什么不是1526字节呢？原因是当数据帧到达网卡时，在物理层上网卡要先去掉前导同步码和帧开始定界符，然后对帧进行CRC检验，如果帧校验和错，就丢弃此帧。如果校验和正确，就判断帧的目的硬件地址是否符合自己的接收条件（目的地址是自己的物理硬件地址、广播地址、可接收的多播硬件地址等），如果符合，就将帧交“设备驱动程序”做进一步处理。这时我们的抓包软件才能抓到数据，因此，抓包软件抓到的是去掉前导同步码、帧开始分界符、FCS之外的数据，其最大值是6＋6＋2＋1500＝1514。
以太网规定，以太网帧数据域部分最小为46字节，也就是以太网帧最小是6＋6＋2＋46＋4＝64。除去4个字节的FCS，因此，抓包时就是60字节。当数据字段的长度小于46字节时，MAC子层就会在数据字段的后面填充以满足数据帧长不小于64字节由于填充数据是由MAC子层负责，也就是设备驱动程序。

以CSMA/CD作为MAC算法的一类LAN称为以太网。CSMA/CD冲突避免的方法：先听后发、边听边发、随机延迟后重发。一旦发生冲突，必须让每台主机都能检测到。关于最小发送间隙和最小帧长的规定也是为了避免冲突。

考虑如下的情况，主机发送的帧很小，而两台冲突主机相距很远。在主机A发送的帧传输到B的前一刻，B开始发送帧。这样，当A的帧到达B时，B检测到冲突，于是发送冲突信号。假如在B的冲突信号传输到A之前，A的帧已经发送完毕，那么A将检测不到冲突而误认为已发送成功。由于信号传播是有时延的因此检测冲突也需要一定的时间这也是为什么必须有个最小帧长的限制。

按照标准，10Mbps以太网采用中继器时，连接的最大长度是2500米，最多经过4个中继器，因此规定对10Mbps以太网一帧的最小发送时间为51.2微秒。这段时间所能传输的数据为512位，因此也称该时间为512位时。这个时间定义为以太网时隙，或冲突时槽。512位＝64字节，这就是以太网帧最小64字节的原因。

512位时是主机捕获信道的时间。如果某主机发送一个帧的64字节仍无冲突，以后也就不会再发生冲突了，称此主机捕获了信道。

由于信道是所有主机共享的，如果数据帧太长就会出现有的主机长时间不能发送数据，而且有的发送数据可能超出接收端的缓冲区大小，造成缓冲溢出。为避免单一主机占用信道时间过长，规定了以太网帧的最大帧长为1500。

100Mbps以太网的时隙仍为512位时，以太网规定一帧的最小发送时间必须为5.12μs。
1000Mbps以太网的时隙增至512字节，即4096位时，4.096μs。

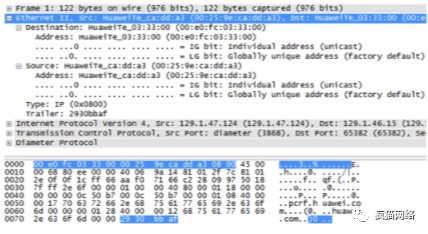

帧示例：

5.2 三层IP报文

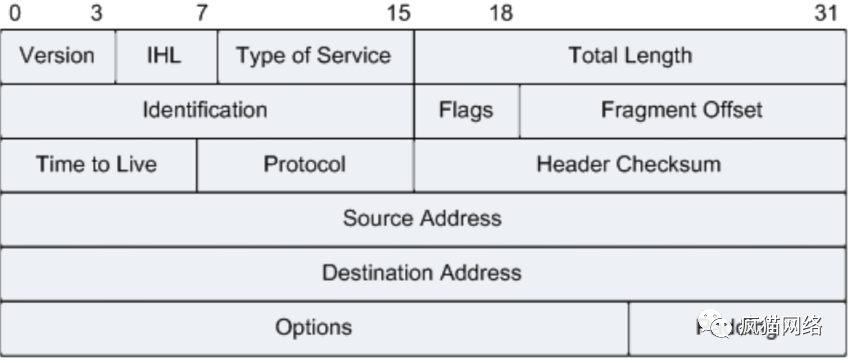

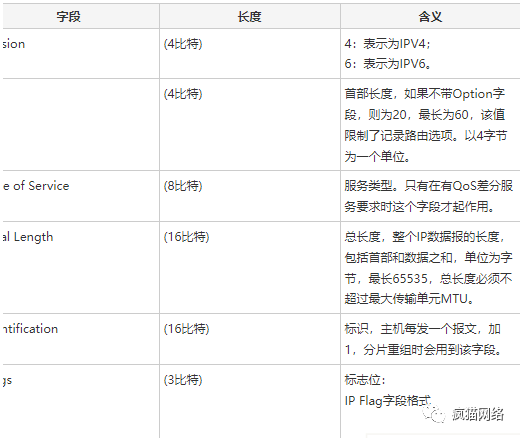

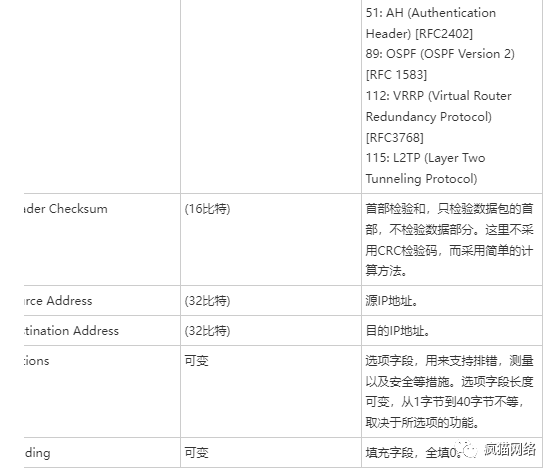

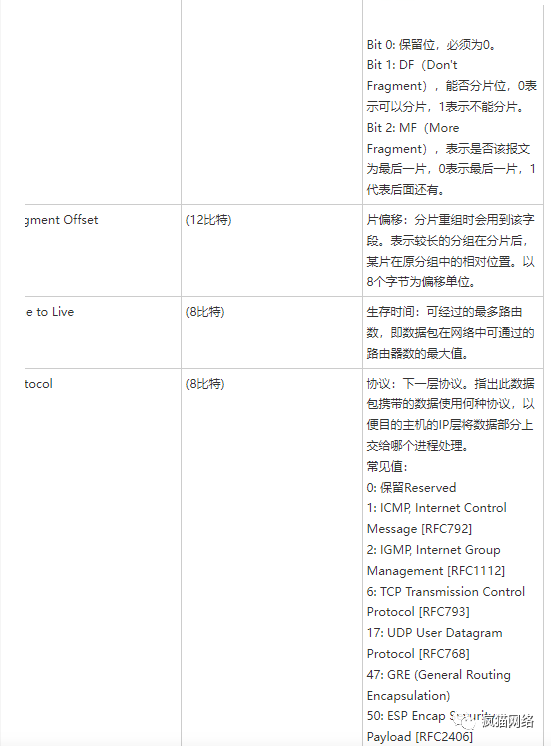

三层即网络层，在该层中数据包称为IP报文，IP报文的结构如下图所示：

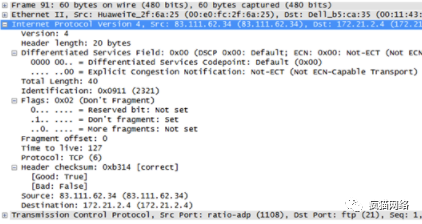

报文示例：

5.3 四层TCP段

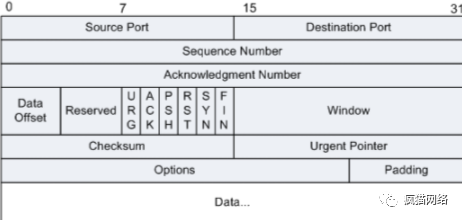

四层即传输层，在该层中数据包称为段，TCP段的结构如下图所示：

字段	长度	含义
Source Port	(16比特)	源端口，标识哪个应用程序发送。
Destination Port	(16比特)	目的端口，标识哪个应用程序接收。
Sequence Number	(32比特)	序号字段。TCP链接中传输的数据流中每个字节都编上一个序号。序号字段的值指的是本报文段所发送的数据的第一个字节的序号。
Acknowledgment Number	(32比特)	确认号，是期望收到对方的下一个报文段的数据的第1个字节的序号，即上次已成功接收到的数据字节序号加1。只有ACK标识为1，此字段有效。
Data Offset	(4比特)	数据偏移，即首部长度，指出TCP报文段的数据起始处距离TCP报文段的起始处有多远，以32比特（4字节）为计算单位。最多有60字节的首部，若无选项字段，正常为20字节。
Reserved	(6比特)	保留，必须填0。
URG	(1比特)	紧急指针有效标识。它告诉系统此报文段中有紧急数据，应尽快传送（相当于高优先级的数据）。
ACK	(1比特)	确认序号有效标识。只有当ACK=1时确认号字段才有效。当ACK=0时，确认号无效。
PSH	(1比特)	标识接收方应该尽快将这个报文段交给应用层。接收到PSH = 1的TCP报文段，应尽快的交付接收应用进程，而不再等待整个缓存都填满了后再向上交付。
RST	(1比特)	重建连接标识。当RST=1时，表明TCP连接中出现严重错误（如由于主机崩溃或其他原因），必须释放连接，然后再重新建立连接。
SYN	(1比特)	同步序号标识，用来发起一个连接。SYN=1表示这是一个连接请求或连接接受请求。
FIN	(1比特)	发端完成发送任务标识。用来释放一个连接。FIN=1表明此报文段的发送端的数据已经发送完毕，并要求释放连接。
Window	(16比特)	窗口：TCP的流量控制，窗口起始于确认序号字段指明的值，这个值是接收端正期望接收的字节数。窗口最大为65535字节。
Checksum	(16比特)	窗口：TCP的流量控制，窗口起始于确认序号字段指明的值，这个值是接收端正期望接收的字节数。窗口最大为65535字节。
Urgent Pointer	(16比特)	紧急指针，只有当URG标志置1时紧急指针才有效。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式。紧急指针指出在本报文段中紧急数据共有多少个字节（紧急数据放在本报文段数据的最前面）。
Options	可变	选项字段。TCP协议最初只规定了一种选项，即最长报文段长度（数据字段加上TCP首部），又称为MSS。MSS告诉对方TCP“我的缓存所能接收的报文段的数据字段的最大长度是MSS个字节”。新的RFC规定有以下几种选型：选项表结束，无操作，最大报文段长度，窗口扩大因子，时间戳。窗口扩大因子：3字节，其中一个字节表示偏移值S。新的窗口值等于TCP首部中的窗口位数增大到（16+S），相当于把窗口值向左移动S位后获得实际的窗口大小。时间戳：10字节，其中最主要的字段是时间戳值（4字节）和时间戳回送应答字段（4字节）。选项确认选项：
Padding	可变	填充字段，用来补位，使整个首部长度是4字节的整数倍。
data	可变	TCP负载。

TCP报文示例：

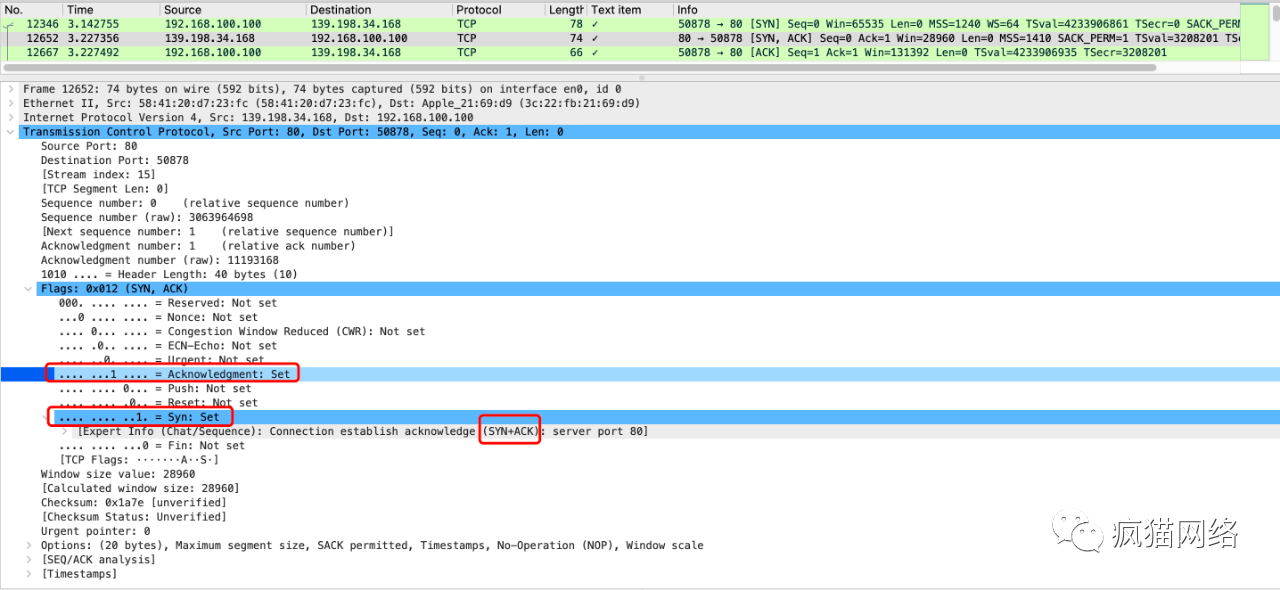

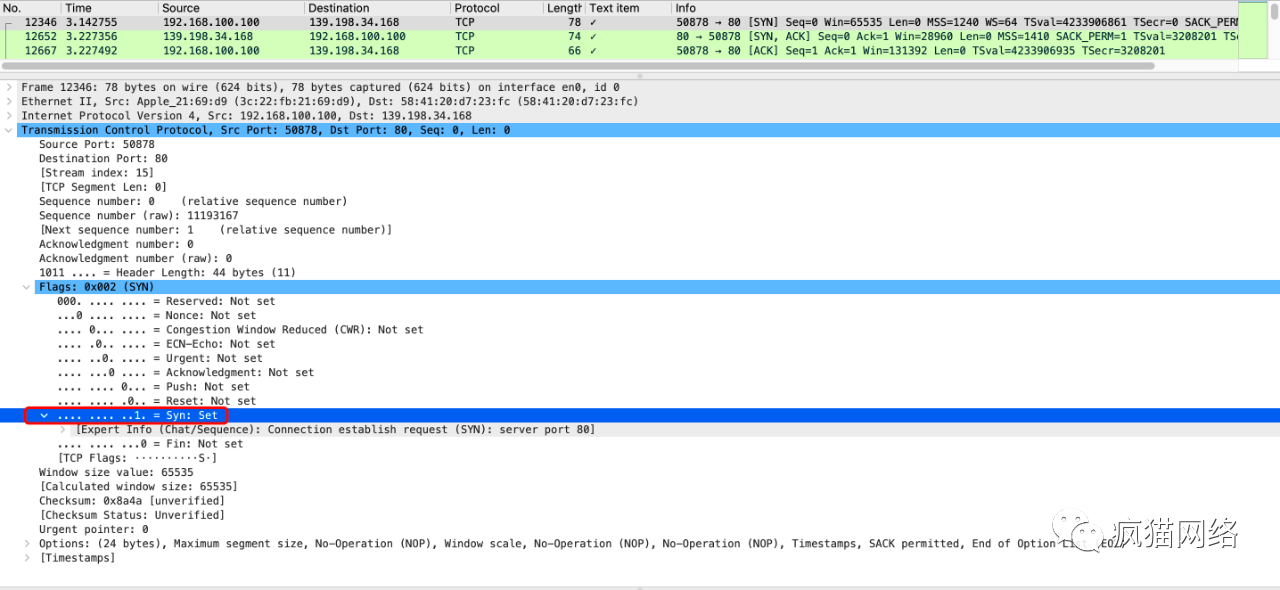

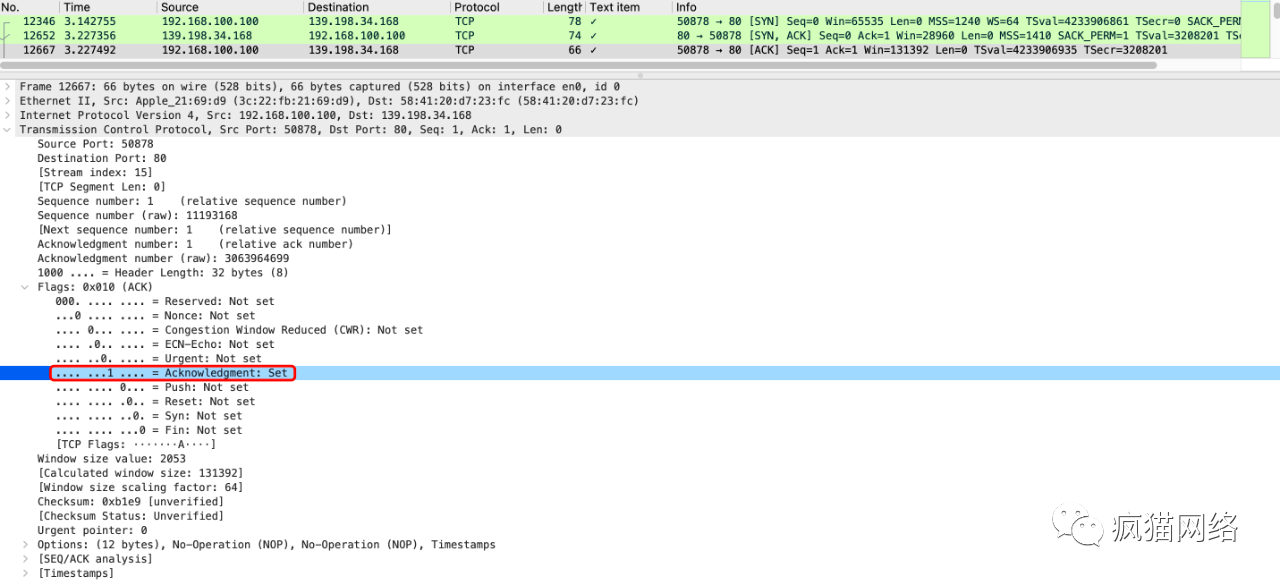

三次握手：

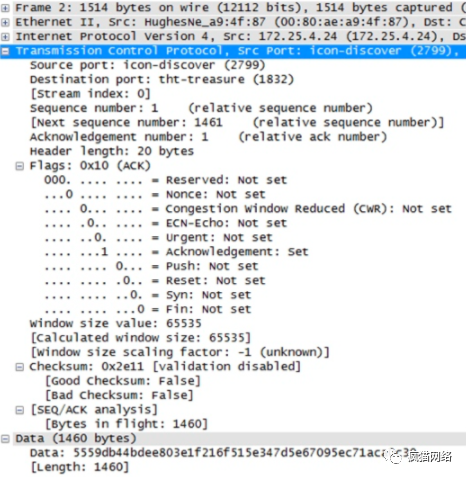

数据传输：

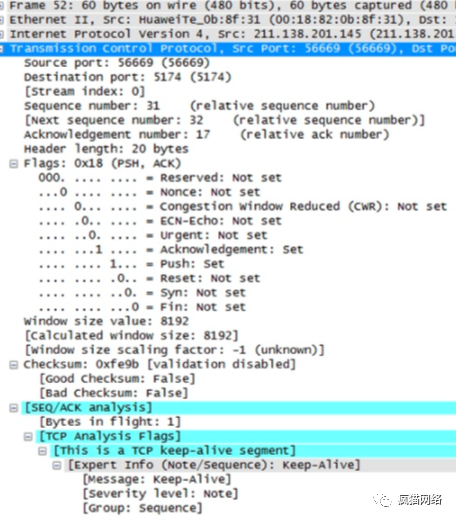

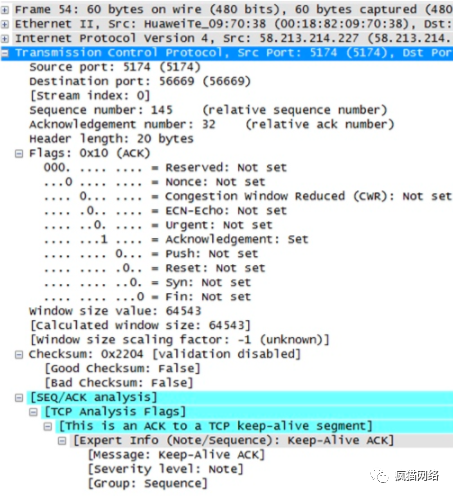

HTTP长连接用于保持连接的数据包：

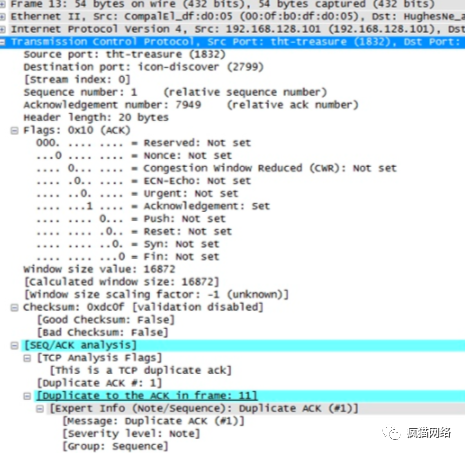

重复ACK：

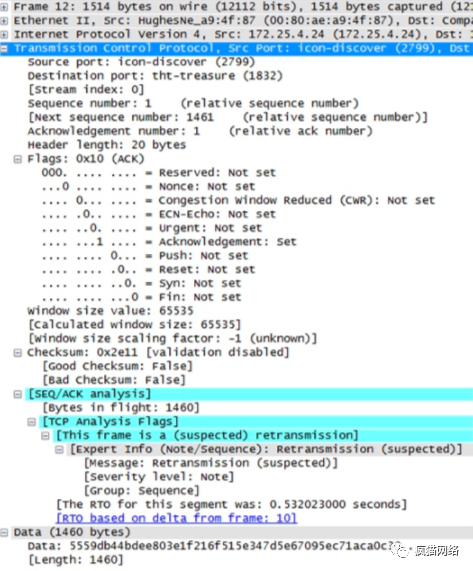

重传：

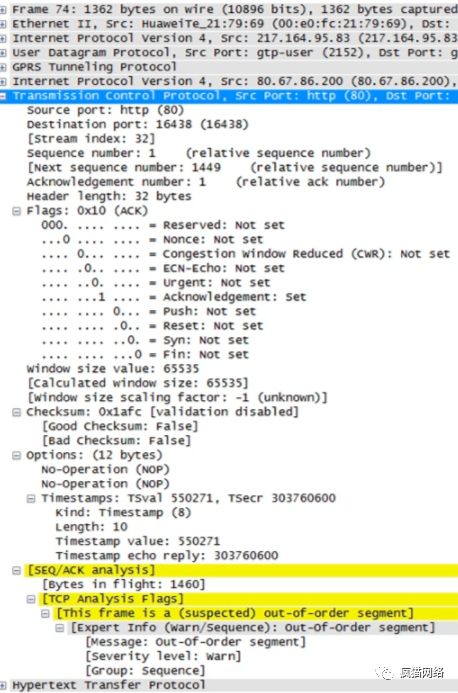

乱序：

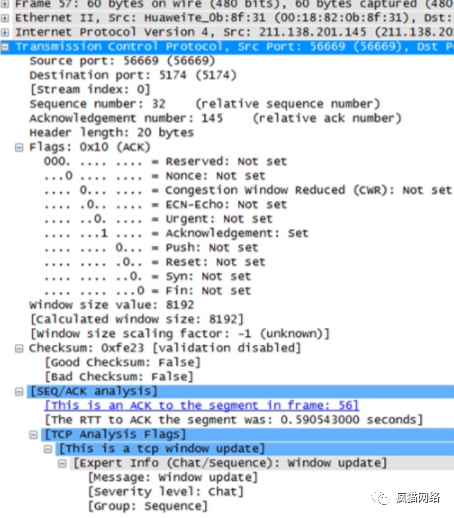

窗口更新：

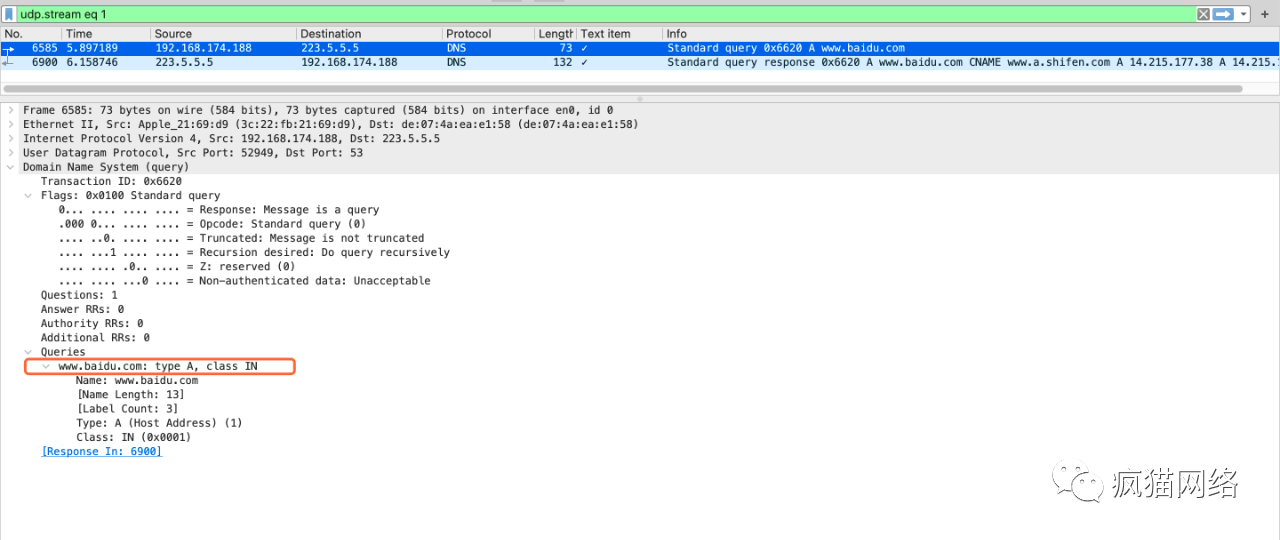

5.4 四层UDP段

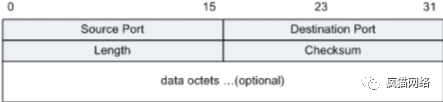

四层即传输层，在该层中数据包称为段，UDP段的结构如下图所示：

字段	长度	含义
Source Port	(2字节)	标识哪个应用程序发送（发送进程）。
Destination Port	(2字节)	标识哪个应用程序接收（接收进程）。
Length	(2字节)	UDP首部加上UDP数据的字节数，最小为8。
Checksum	(2字节)	覆盖UDP首部和UDP数据，是可选的。

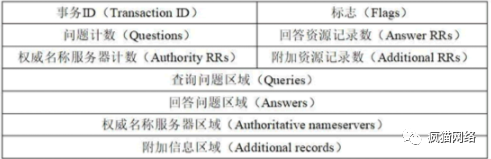

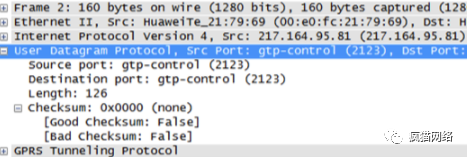

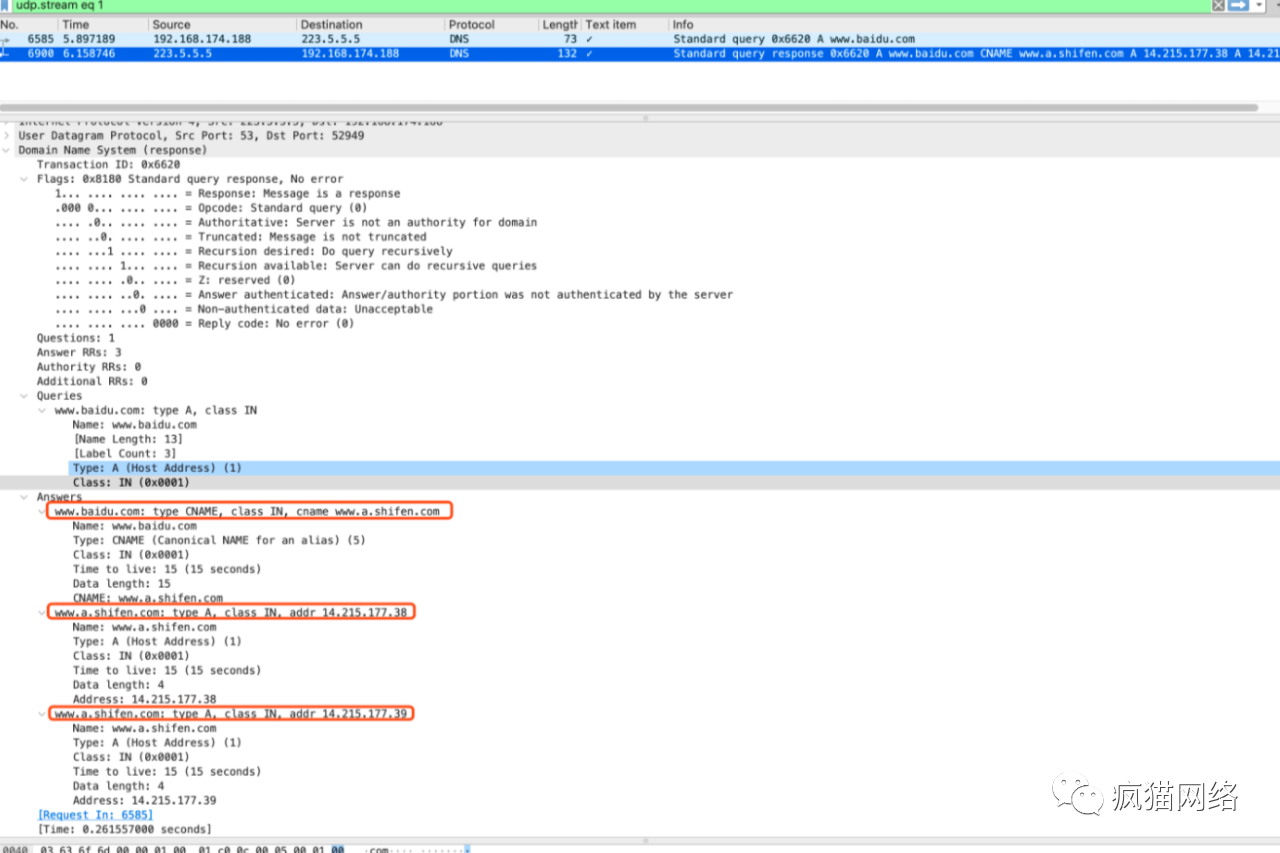

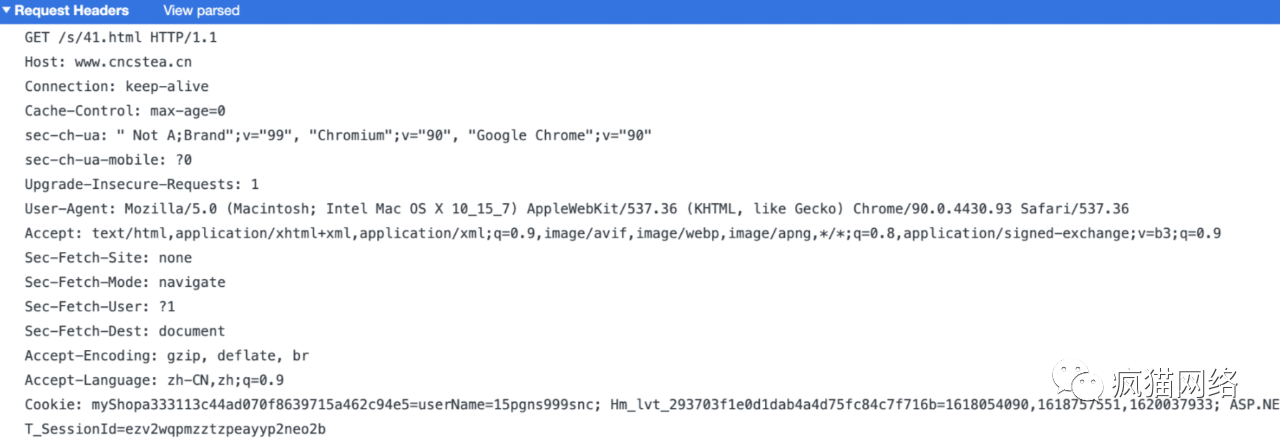

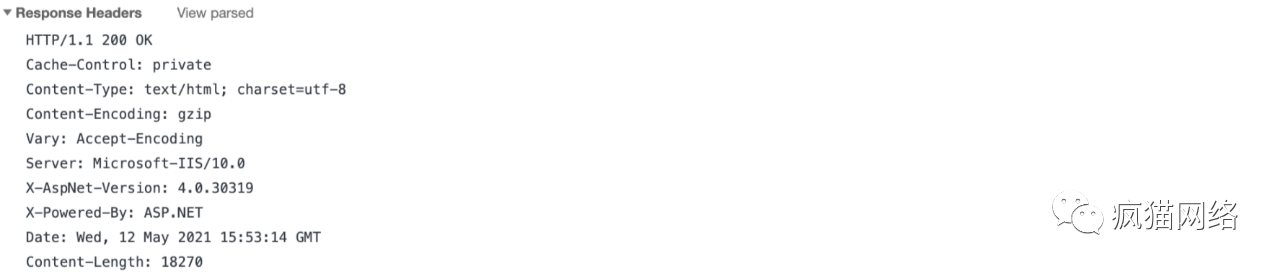

data octets	变长	UDP负载，可选的。
