ER图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

ER 图由下面三个要素组成：

• 实体：通常是现实世界的业务对象，当然使用一些逻辑对象也可以。比如对于一个校园管理系统，会涉及学生、教师、课程、班级等等实体。在 ER 图中，实体使用矩形框表示。

• 属性：即某个实体拥有的属性，属性用来描述组成实体的要素，对于产品设计来说可以理解为字段。在 ER 图中，属性使用椭圆形表示。

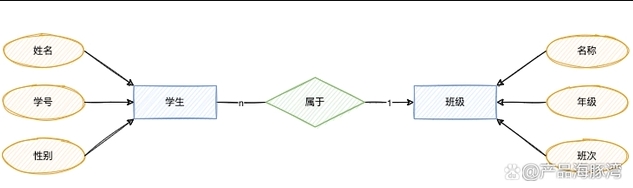

• 联系：即实体与实体之间的关系，这个关系不仅有业务关联关系，还能通过数字表示实体之间的数量对照关系。例如，一个班级会有多个学生就是一种实体间的联系。
